Qué pavimento drenante elegir para evitar encharcamientos en terrazas de zonas lluviosas

Para el propietario de una vivienda en una zona de lluvias intensas, el escenario es frustrantemente familiar: una tormenta de veinte minutos convierte una terraza impecable en una piscina y el jardín adyacente en un lodazal. La causa raíz no es la lluvia en sí, sino una superficie concebida como una barrera impermeable que, en lugar de gestionar el agua, simplemente la desplaza. Este desplazamiento descontrolado genera escorrentía, erosión y los problemas de acumulación que sufres temporada tras temporada.

Las soluciones convencionales a menudo se centran en mejorar la evacuación superficial con más pendiente o sumideros más grandes, pero esto solo traslada el problema a otro lugar. La verdadera revolución en la gestión de aguas pluviales a escala doméstica no es luchar contra el agua, sino integrarla. Aquí es donde los pavimentos drenantes entran en juego. Sin embargo, el error más común es pensar que la solución es simplemente cambiar un adoquín impermeable por uno poroso. Es un enfoque condenado al fracaso.

Este artículo adopta una perspectiva de ingeniería de sistemas. Demostraremos que la eficacia de un pavimento drenante no reside en el acabado que se ve, sino en la correcta construcción del sistema invisible que hay debajo. Un fallo en la base, en el geotextil o en la interacción con el suelo preexistente anulará por completo las propiedades de la superficie más cara. Analizaremos cada capa, cada material y cada decisión crítica para transformar tu terraza de un problema a una solución activa en la gestión del agua.

A lo largo de esta guía técnica, desglosaremos los componentes de un sistema de drenaje sostenible (SUDS) eficaz. Exploraremos cómo diseñar e instalar una base que no se hunda, cómo elegir el material de superficie adecuado para cada uso y cómo evitar los errores fatales, como instalarlo sobre suelos inadecuados. Finalmente, conectaremos este sistema con una gestión hídrica inteligente para todo tu jardín.

¿Por qué tu terraza impermeabilizada provoca barro en el jardín tras cada lluvia de 20 mm?

El problema no es la lluvia, sino la escorrentía superficial. Una terraza convencional con baldosas cerámicas, hormigón o cualquier material no poroso actúa como un sello. Cuando llueve, el agua no tiene a dónde ir más que a deslizarse por la superficie, siguiendo la pendiente. Este flujo concentrado gana velocidad y energía, y al llegar al borde de la terraza y caer sobre el jardín, actúa como un agente erosivo. Arrastra las partículas finas de tierra y materia orgánica, creando los charcos de barro que arruinan tu césped y tus parterres.

Una lluvia de 20 mm equivale a 20 litros de agua por metro cuadrado. En una terraza de 50 m², esto supone 1.000 litros de agua que se vierten de golpe sobre una zona específica del jardín. El suelo, incapaz de absorber tal volumen de forma instantánea, se satura. El agua que no se infiltra se acumula en la superficie, mezclándose con la tierra desplazada. Este fenómeno de erosión hídrica es el culpable directo del barro.

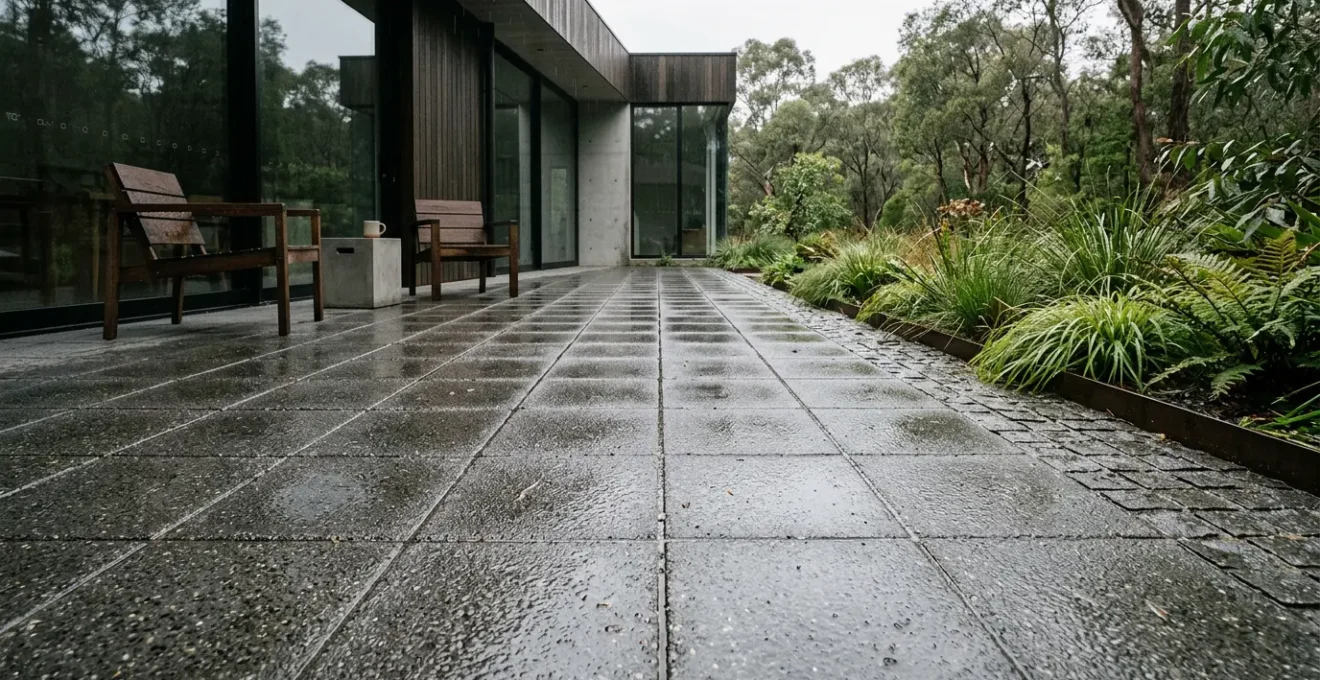

En contraste, un sistema permeable bien diseñado gestiona el agua en el lugar donde cae. En lugar de generar escorrentía, permite que se infiltre a través de la superficie hacia una subbase diseñada para almacenarla temporalmente y liberarla de forma controlada. Para ponerlo en perspectiva, un desarrollo reciente del Instituto de Tecnología Cerámica ha creado un pavimento capaz de drenar hasta 10.000 litros de agua por metro cuadrado a la hora. La diferencia conceptual es total: pasamos de un sistema que evacúa a uno que infiltra y gestiona.

Cómo instalar una base drenante bajo adoquines permeables que no se hunda en 3 años

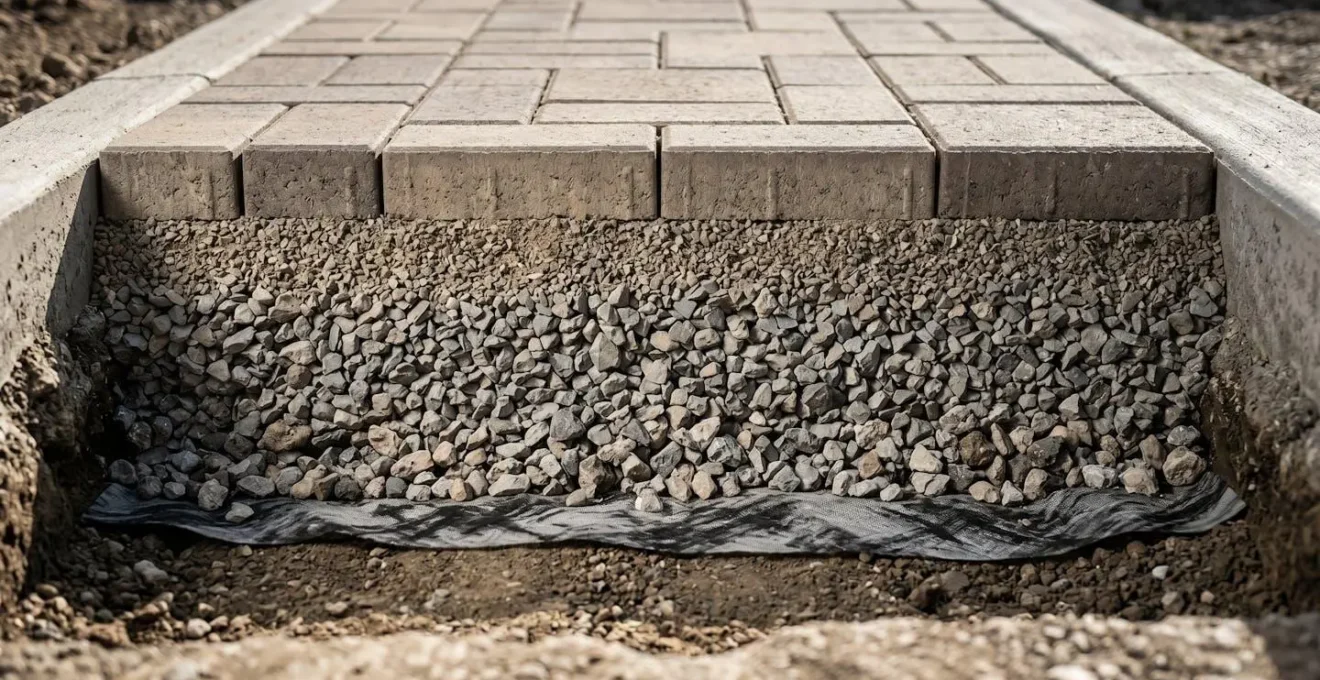

El adoquín permeable es solo la punta del iceberg. La durabilidad y funcionalidad de todo el sistema residen en la base drenante estratificada que se construye debajo. Un error en esta fase invisible provocará hundimientos, pérdida de permeabilidad y el fracaso total de la inversión. La clave es construir una estructura de capas con granulometrías específicas que trabajen en conjunto para soportar el peso, permitir el paso del agua y evitar la contaminación entre estratos.

Una instalación profesional sigue un protocolo estricto. Primero, se excava el terreno natural a la profundidad necesaria, que dependerá del tipo de suelo y del uso (peatonal o vehicular). Sobre el terreno compactado, se extiende una lámina geotextil. Su función es crítica: separa la subbase de áridos del suelo natural, impidiendo que las partículas finas de tierra migren hacia arriba y colmaten (obstruyan) la estructura drenante. Sin este geotextil, el sistema perderá su capacidad de infiltración en pocas temporadas.

Sobre el geotextil se coloca la subbase granular, compuesta por un árido grueso con un alto porcentaje de huecos para almacenar el agua. Finalmente, una capa de asiento de gravilla más fina sirve para nivelar y asentar los adoquines. Es fundamental que todo el paquete garantice una altísima conductividad hidráulica y permita la evacuación del agua almacenada en menos de 48 horas para evitar problemas de saturación. La viabilidad de esta tecnología ha sido validada en proyectos como el demostrador en el Campus de la Universitat Jaume I de Castellón, donde se monitoriza su comportamiento para confirmar que la permeabilidad se mantiene muy por encima de los requisitos de diseño.

Adoquines drenantes vs grava estabilizada: cuál elegir para un camino de acceso vehicular

La elección del acabado superficial no es solo una cuestión estética; debe responder a criterios funcionales como la resistencia al tráfico, el mantenimiento y la capacidad de drenaje. Para un camino de acceso vehicular, las dos opciones más comunes son los adoquines permeables y la grava estabilizada mediante rejillas. Ambas son soluciones eficaces, pero con características técnicas distintas.

Los adoquines permeables (de hormigón poroso o con juntas anchas rellenas de gravilla) ofrecen una superficie robusta y estable, capaz de soportar tráfico ocasional e incluso pesado según el diseño de la subbase. Proporcionan un acabado uniforme y una estética más urbana, con una durabilidad estimada superior a los 20 años si el mantenimiento es adecuado. Su principal desafío es la posible colmatación de las juntas, que requiere una limpieza periódica para mantener la permeabilidad.

Por otro lado, la grava estabilizada utiliza rejillas (generalmente de plástico reciclado) que forman celdas donde se confina la grava. Este sistema evita la formación de surcos y el desplazamiento del material, creando una superficie permeable y transitable. Su principal ventaja es una integración paisajística más natural y, en algunos casos, una menor huella de carbono. El mantenimiento se centra en reponer la grava ocasionalmente y controlar el crecimiento de vegetación no deseada.

La siguiente tabla resume las diferencias clave para facilitar una decisión informada, basada en los datos técnicos de sistemas como los adoquines SUDSpave. Es crucial analizar qué criterio es prioritario para tu proyecto.

El error de colocar pavimento permeable sobre arcilla que sella los poros en 1 temporada

Este es, quizás, el error más costoso y frecuente en la instalación de pavimentos drenantes por parte de no profesionales. La premisa de un sistema permeable es que el agua se infiltra a través de la superficie y la subbase, y finalmente se infiltra en el suelo natural subyacente. Si este suelo es impermeable, todo el sistema se convierte en una gran bañera subterránea que, una vez llena, dejará de drenar, reproduciendo los mismos problemas de encharcamiento que se pretendían solucionar.

Los suelos arcillosos son el principal enemigo de la infiltración. Su estructura de partículas extremadamente finas les confiere una permeabilidad bajísima. Para cuantificarlo, mientras que un suelo arenoso tiene una alta tasa de infiltración, los datos técnicos muestran que los suelos arcillosos presentan ratios de infiltración extremadamente bajos, del orden de 10⁻⁹ m/s. Esto significa que el agua tarda una cantidad de tiempo inmensa en atravesarlos. Colocar una subbase altamente permeable sobre una capa de arcilla es como construir un desagüe que desemboca en un tapón.

¿Qué ocurre en la práctica? Durante una lluvia, el agua atraviesa rápidamente el pavimento y la subbase, pero al llegar a la interfase con la arcilla, se detiene. El agua comienza a acumularse en la subbase. Si las lluvias son persistentes o intensas, la subbase se satura por completo. El sistema deja de admitir más agua, la superficie se encharca y, peor aún, la presión del agua acumulada puede desestabilizar toda la estructura, provocando hundimientos y fallos catastróficos. Un error común que observamos en el terreno es no realizar una simple prueba de percolación antes de diseñar el sistema, lo que lleva a diagnósticos erróneos y soluciones ineficaces.

Para instalar un sistema permeable sobre arcilla, es obligatorio un diseño de « infiltración parcial » o « sin infiltración ». Esto implica incorporar en la parte inferior de la subbase una tubería de drenaje perforada que recoja el agua acumulada y la conduzca de forma controlada a un sistema de alcantarillado, un depósito de almacenamiento o una zona del jardín con mejor capacidad de drenaje. Ignorar la naturaleza del suelo es garantizar el fracaso.

Cuándo limpiar pavimentos drenantes: los 2 momentos clave para evitar obstrucción total

Un pavimento permeable no es un sistema de « instalar y olvidar ». Su capacidad para infiltrar agua depende directamente de que sus poros o juntas permanezcan abiertos. La acumulación de sedimentos, hojas, polen y otros detritos es el principal factor de riesgo, un proceso conocido como colmatación. Un mantenimiento preventivo y programado es la única forma de asegurar su funcionalidad a largo plazo.

El problema más común que impacta el pavimento permeable es la obstrucción, que ocurre cuando el sedimento y otros materiales obstruyen los poros, reduciendo la infiltración.

– Chesapeake Bay Trust, Guía sobre Pavimento Permeable

Existen dos momentos críticos en el año para realizar las tareas de limpieza más importantes. El primero es al final del otoño. Es esencial retirar la hojarasca acumulada antes de que las lluvias invernales la descompongan. La materia orgánica en descomposición crea una pasta fina que sella eficazmente las juntas permeables y los poros del hormigón. El segundo momento clave es al final de la primavera, para eliminar el polen y los sedimentos finos que las lluvias estacionales han depositado sobre la superficie.

El método de limpieza también es crucial. Se debe evitar el uso de mangueras a presión o escobas duras, ya que pueden arrastrar el material de las juntas (la gravilla fina) o dañar la superficie porosa. La técnica más efectiva, especialmente para mantenimientos anuales más profundos, es el barrido al vacío en seco. Este método succiona los detritos sin alterar la estructura del pavimento. Además, es recomendable inspeccionar la superficie anualmente para reponer el material de las juntas que se haya podido perder y reparar cualquier daño visible.

Ahora que hemos visto cómo gestionar el agua en la terraza, el siguiente paso lógico es aprovecharla. Un sistema permeable bien mantenido puede convertirse en la fuente principal para un jardín más sostenible y eficiente.

¿Por qué con riego por goteo tus plantas consumen 10 litros mientras con manguera necesitan 30 litros?

La diferencia radical en el consumo de agua entre el riego por goteo y el riego con manguera se debe a un único principio: la eficiencia en la entrega. Regar con manguera es un método de inundación y aspersión que genera enormes pérdidas por evaporación, escorrentía y percolación profunda, lejos del alcance de las raíces.

Cuando se riega con manguera, una gran parte del agua se aplica sobre las hojas de las plantas y la superficie del suelo. En un día cálido, hasta el 50% de esa agua puede evaporarse antes de llegar a las raíces. Además, al aplicar un gran volumen de agua en poco tiempo, el suelo no puede absorberlo todo, generando escorrentía superficial que se pierde. El agua que sí se infiltra a menudo lo hace tan rápidamente que percola por debajo de la zona radicular, volviéndose inaccesible para la planta.

En cambio, el riego por goteo aplica el agua lentamente y directamente en la base de la planta, justo sobre la zona de las raíces. Este método minimiza o elimina las tres grandes fuentes de pérdida:

• Evaporación: Al no mojar las hojas ni una gran superficie de suelo, las pérdidas por evaporación son mínimas.
• Escorrentía: La aplicación lenta permite que el suelo absorba el agua a su propio ritmo, evitando cualquier escurrimiento.
• Percolación profunda: Al dosificar la cantidad exacta que la planta necesita, se evita el exceso que se perdería en las profundidades del suelo.

El resultado es que casi el 100% del agua aplicada por un sistema de goteo está disponible para la planta. Por eso, para lograr el mismo nivel de hidratación en la zona radicular, se necesita un volumen de agua mucho menor, reduciendo el consumo drásticamente.

Cómo almacenar 1.000 litros de lluvia al año para regar sin conexión a red pública

Un pavimento drenante no solo soluciona los encharcamientos, sino que puede transformarse en un sistema activo de cosecha de agua de lluvia (SCALL). El agua que se infiltra a través de la superficie y se acumula en la subbase, en lugar de ser liberada al terreno, puede ser recogida y almacenada para su uso posterior, como el riego del jardín.

El concepto se basa en hacer impermeable la base de la excavación. Se confina la subbase de grava en una lámina impermeabilizante y se instala una tubería de drenaje perforada en el punto más bajo. Esta tubería recoge el agua filtrada por todo el sistema y la conduce por gravedad hacia un depósito, que puede ser subterráneo o de superficie. Es crucial instalar una arqueta decantadora o un filtro de hojas a la salida del drenaje, antes de la entrada al depósito, para garantizar que el agua almacenada esté limpia y libre de sedimentos que podrían obstruir un futuro sistema de riego.

El potencial de cosecha es considerable. Se puede estimar con una fórmula simple: Superficie de la terraza (m²) × Pluviometría anual (mm) × Coeficiente de escorrentía (aprox. 0,8) = Litros cosechables al año. Para una terraza de 25 m² en una zona con una pluviometría de 500 mm anuales, el cálculo sería 25 × 500 × 0,8 = 10.000 litros al año. Un depósito de 1.000 litros se llenaría y vaciaría varias veces, proporcionando un recurso hídrico valioso y gratuito. Sistemas comerciales como Aquaflow ya implementan esta lógica, demostrando que el agua de tormenta es un recurso y no un residuo.

Para implementar un sistema de este tipo, es fundamental seguir unos pasos ordenados para asegurar la calidad del agua y la eficiencia del almacenamiento:

• Canalizar el agua de la subbase mediante una tubería de drenaje perforada.
• Dirigir el flujo hacia un depósito de almacenamiento.
• Instalar un sistema de pre-filtrado (arqueta o filtro) para eliminar sedimentos.
• Calcular el tamaño del depósito en función de la superficie de captación y la pluviometría local.

Cómo instalar riego por goteo en 30 m² de jardín que reduzca el consumo de agua un 50%

Instalar un sistema de riego por goteo en un jardín de tamaño modesto (30 m²) es un proyecto asequible que ofrece un retorno de la inversión inmediato en forma de ahorro de agua y plantas más sanas. Integrado con un sistema de captación de aguas pluviales, puede llevar la autosuficiencia hídrica de tu jardín a otro nivel. De hecho, se estima que un sistema de riego por goteo integrado puede reducir el consumo de agua hasta en un 50% en comparación con métodos tradicionales.

El montaje es modular y no requiere herramientas complejas. El punto de partida es una toma de agua, que puede ser un grifo de jardín o la salida de tu depósito de agua de lluvia. Los componentes esenciales son:

1. Reductor de presión: Reduce la presión de la red a un nivel óptimo para el sistema de goteo (generalmente 1-1.5 bar).
2. Filtro: Impide que pequeñas partículas obstruyan los goteros. Es un elemento fundamental para la longevidad del sistema.
3. Tubería principal: Un tubo de polietileno (normalmente de 16 mm de diámetro) que distribuye el agua por el perímetro de la zona a regar.
4. Tuberías secundarias y goteros: Tubos más finos (microtubos) o goteros insertados directamente en la tubería principal que llevan el agua a cada planta.

El diseño consiste en extender la tubería principal a lo largo de tus parterres o hileras de plantas. Luego, se perfora la tubería principal en los puntos deseados y se insertan los goteros o los microtubos que se dirigirán a la base de cada planta. Es importante elegir goteros con el caudal adecuado (medido en litros por hora) según las necesidades de cada tipo de planta. Un programador de riego automático en la toma de agua completará el sistema, permitiéndote regar en las horas de menor evaporación (amanecer o anochecer) sin esfuerzo.

Ahora que conoces los principios de un sistema de pavimento drenante y su integración con un riego eficiente, estás en disposición de tomar decisiones informadas para transformar tu terraza y jardín. El paso siguiente es aplicar esta visión sistémica a tu proyecto concreto, empezando por un análisis riguroso de tu terreno.
